硬件学习笔记

**电容两端电压不能发生突变。**利用这一原理可以升压。

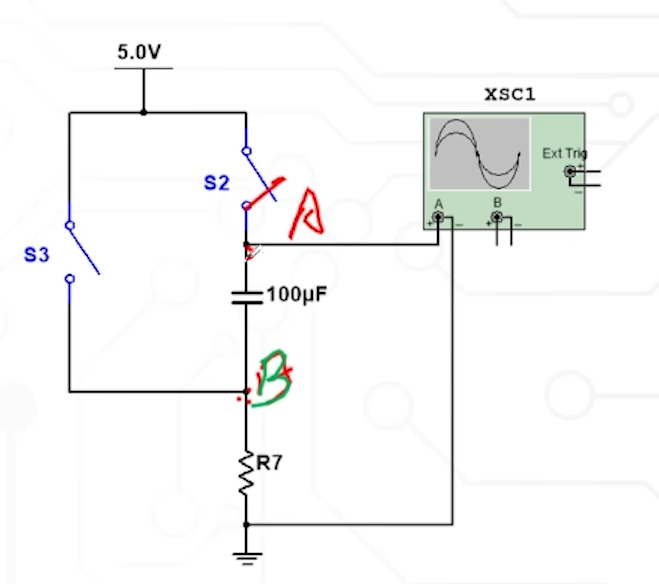

一开始S2闭合，电容从0V缓慢增加到5v，上极板的电位相对于下极板高5v。当S2打开，S3闭合时，电容下极板的电位被瞬间拉高到5V，则上极板的电压上升至10V，从而实现升压。

电容的充电速度与电容大小和充电电流有关。

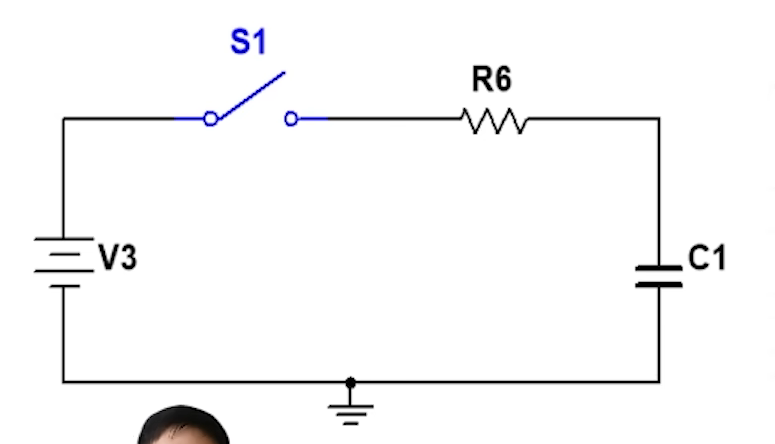

电容时间常数： $\tau = R*C$ 。电容时间常数指，充电充到63%所需要的时间。一般3到5个 $\tau$ 认为电容充满。

假设存在下面这样一个电路，3.3V由开关电源进行供电。在按键未闭合的时候，开关电源供电也许为10mA；而一旦按键闭合，负载会分担一部分电流，而由于开关电源的反应时间有限，因此会造成芯片供电引脚出现掉电压。而在电源两端并联一个电容，可以防止电压发生突变。

电容在频率越高时，阻抗越小，频率越低时，阻抗越大。（隔直通交）

$R_c=\dfrac{1}{2\pi fc}$

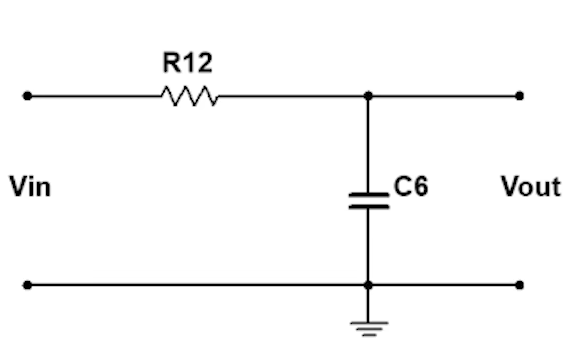

可以让低频的信号通过，衰减高频的信号。

截止频率 $f_t=\dfrac{1}{2\pi RC}$ 。截止频率指，这个频率下的输入信号，输出信号峰峰值会衰减为原来的0.707倍。

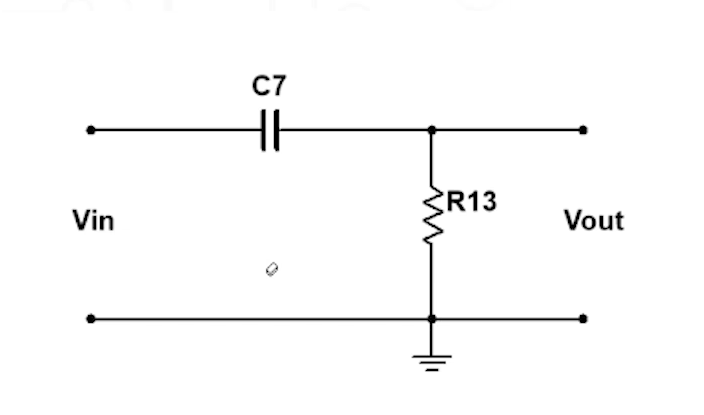

让高频信号通过，衰减低频信号。

截止频率定义和低通滤波器一样。

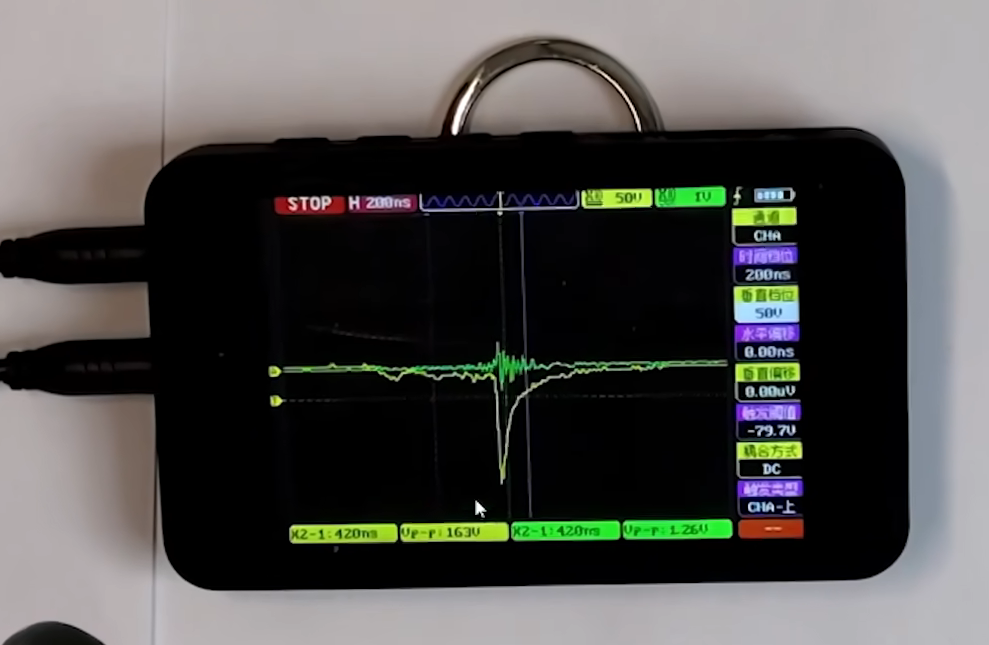

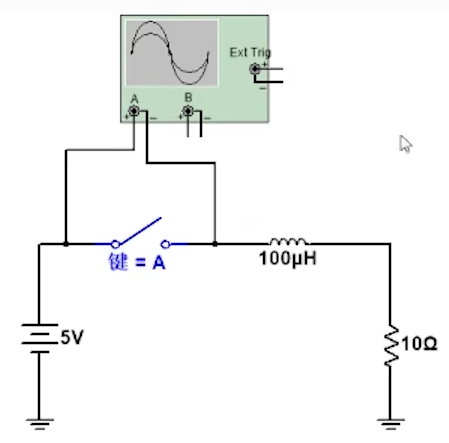

在开关闭合的时候，流过电感的电流缓慢上升。而一旦开关断开，由于电感的存在，电路中的电流不会瞬间回到0，而是会向开关两端的寄生电容充电，从而在两侧产生一个高压。如下图所示，在开关断开时，两侧产生了163V的高压。

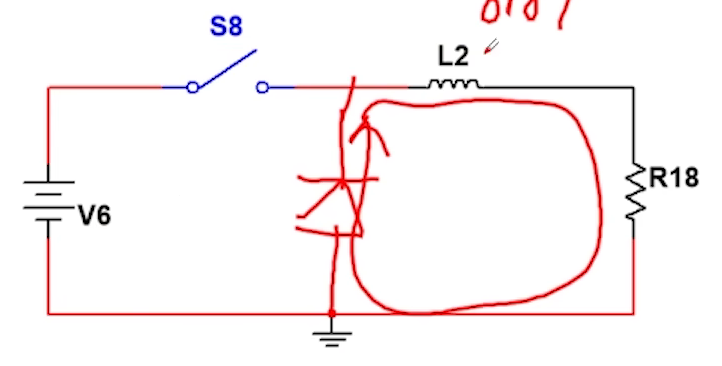

为了解决这个问题，一般需要加入续流二极管，以保证电感的电流可以被释放。

电感频率越高，阻抗越大；频率越低，阻抗越小。（隔交通直）

$R_L=2\pi f L$

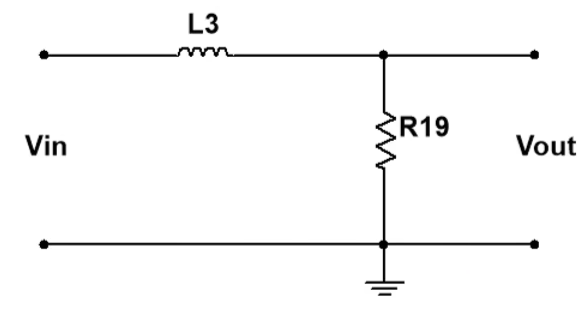

$f_t = \dfrac{R}{2\pi L}$ 为截止频率计算公式。
