PaddleOCR表格识别镜头专利并输入

在复现镜头专利时，往往会需要按照专利表格中的内容输入数据，这个过程繁琐且容易出错。本项目拟采用PaddleOCR识别专利表格信息，并利用Zemax和CodeV的API识别输入。

开源项目链接：PaddlePaddle/PaddleOCR at release/3.3

该文件工作目录禁止存在中文

部署方法

安装anaconda

如果已安装并部署好可跳过。

需要注意，anaconda和python安装一个就可以，最好不要重复安装，否则会导致部分下载路径冻结。

还需要修改pip下载路径，否则会占用大量C盘空间，方法可参考：conda环境配置、pip安装位置问题与解决_conda安装和pip安装包位置-CSDN博客

CUDA和CUDNN安装

这步如果电脑无英伟达GPU或者想使用CPU部署可以跳过。CPU跑一张图片的时间大概在十几秒。

注意如果确保兼容的情况下，要安装CUDA12.6或者CUDA11.8。

2025 CUDA 和 cuDNN 在 Windows 上如何安装配置（保姆级详细版）_windows安装cuda-CSDN博客

这里如果C盘空间够的话可以直接装在C盘，装在其他盘有的时候会出现问题。

进入虚拟环境

执行下面两行指令，创建并进入虚拟环境

1 2	conda create -n table_classification python=3.9 conda activate table_classification

然后安装Zemax与Python通信所需要的包。

1	python -m pip install pythonnet

安装paddlepaddle

开始使用_飞桨-源于产业实践的开源深度学习平台

进入上面的网页链接，由于我的电脑没有GPU，所以选择CPU模式运行。建议使用gpu否则速度会很慢，但是需要安装cuda和cudnn。

GPU版本

注意！！！！！！！一定要选择旧版本安装，安装3.2.0版本，否则后续推理会出错

1 2	# CUDA 12.6 python -m pip install paddlepaddle-gpu==3.2.0 -i https://www.paddlepaddle.org.cn/packages/stable/cu126/

CPU版本

在conda的虚拟环境里输入。

1	python -m pip install paddlepaddle==3.2.0 -i https://www.paddlepaddle.org.cn/packages/stable/cpu/

验证安装情况

安装后输入python进入解释器，然后输入import paddle，在输入paddle.utils.run_check()，如果出现PaddlePaddle is installed successfully!，则说明安装成功。

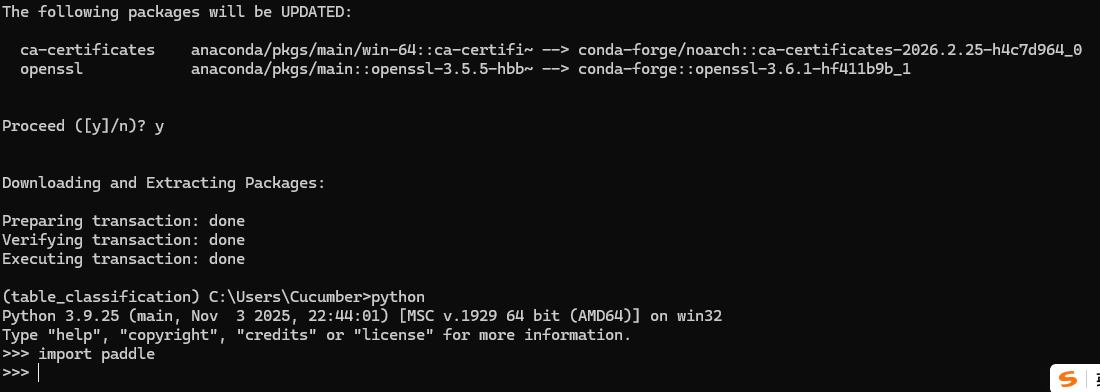

在我安装后，输入import paddle出现报错：
1
No ccache found. Please be aware that recompiling all source files may be required. You can download and install ccache from: https://github.com/ccache/ccache/blob/master/doc/INSTALL.md
这个警告是说当前环境中没有找到ccache。这个工具可以加快重新编译的速度，不安装没有影响，但是如果希望提高编译速度，可以输入如下指令
1
conda install -c conda-forge ccache
警告解除。

更多警告可以参考【Mac】安装 PaddleOCR_userwarning: no ccache found. please be aware that-CSDN博客

安装Layout-Parser

1	pip3 install -U https://paddleocr.bj.bcebos.com/whl/layoutparser-0.0.0-py3-none-any.whl

安装PaddleOCR

这里是有两个包，PaddleOCR whl包（仅预测），PaddleOCR源码（预测+训练）。本项目预计只使用预测功能，因此仅安装PaddleOCR whl包

1	pip install "paddleocr==3.3.3" # 一定要使用3.3.3版本，否则版本不匹配

运行程序

命令行启动

打开Anaconda Prompt，

1	conda activate table_classification

然后切换路径到工程文件夹。注意需要先切换盘符，在使用cd切换路径

1 2	e: cd E:\cucumberBlog

然后执行

1	python main.py

VScode启动

参考这个链接对VScode进行配置：全网最简约的Vscode配置Anaconda环境（百分百成功）-阿里云开发者社区

然后在VScode里直接运行程序就可以。

使用方法

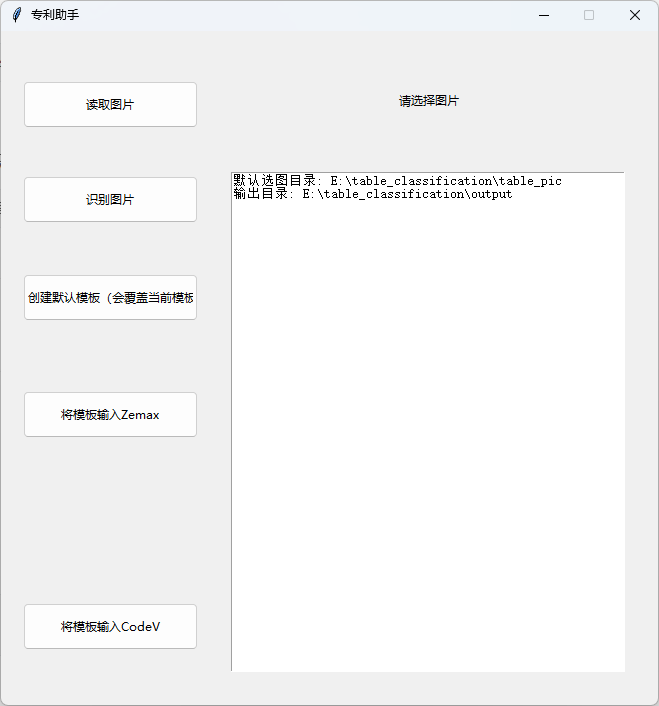

程序界面如下

读取图片

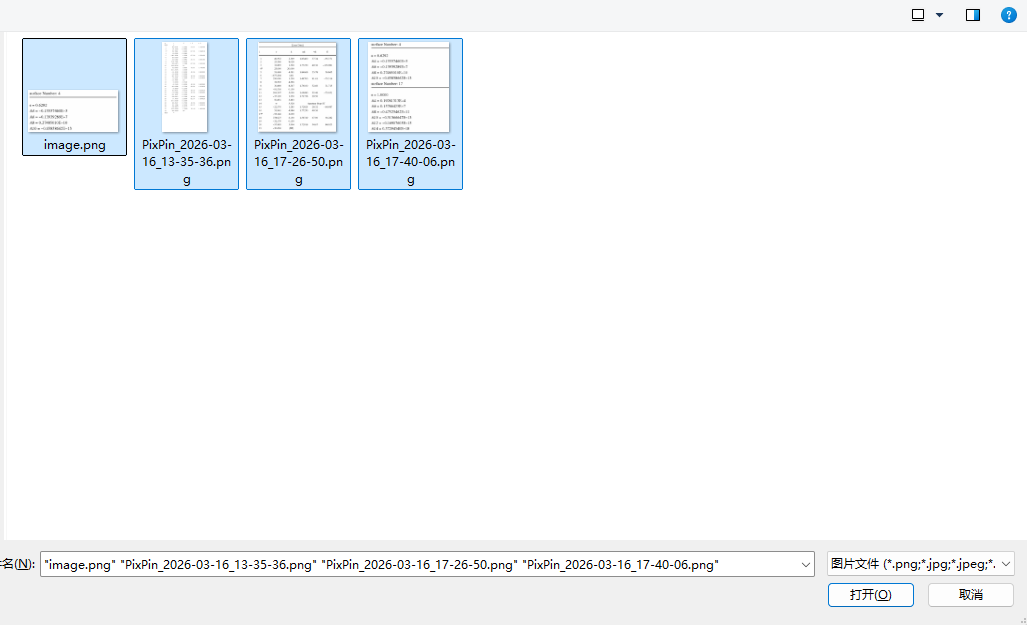

对专利表格进行截图，并存放在工程文件夹下的table_pic文件夹内，可以截取多张图片。

存放好后点击读取图片按键，框选多张图片打开。

识别图片

读取完图片点击识别图片。这里程序可能会出现未响应，不用理会等待即可。

程序第一次运行时，会自动下载模型文件，耗时较长（大约几分钟），等得即可。

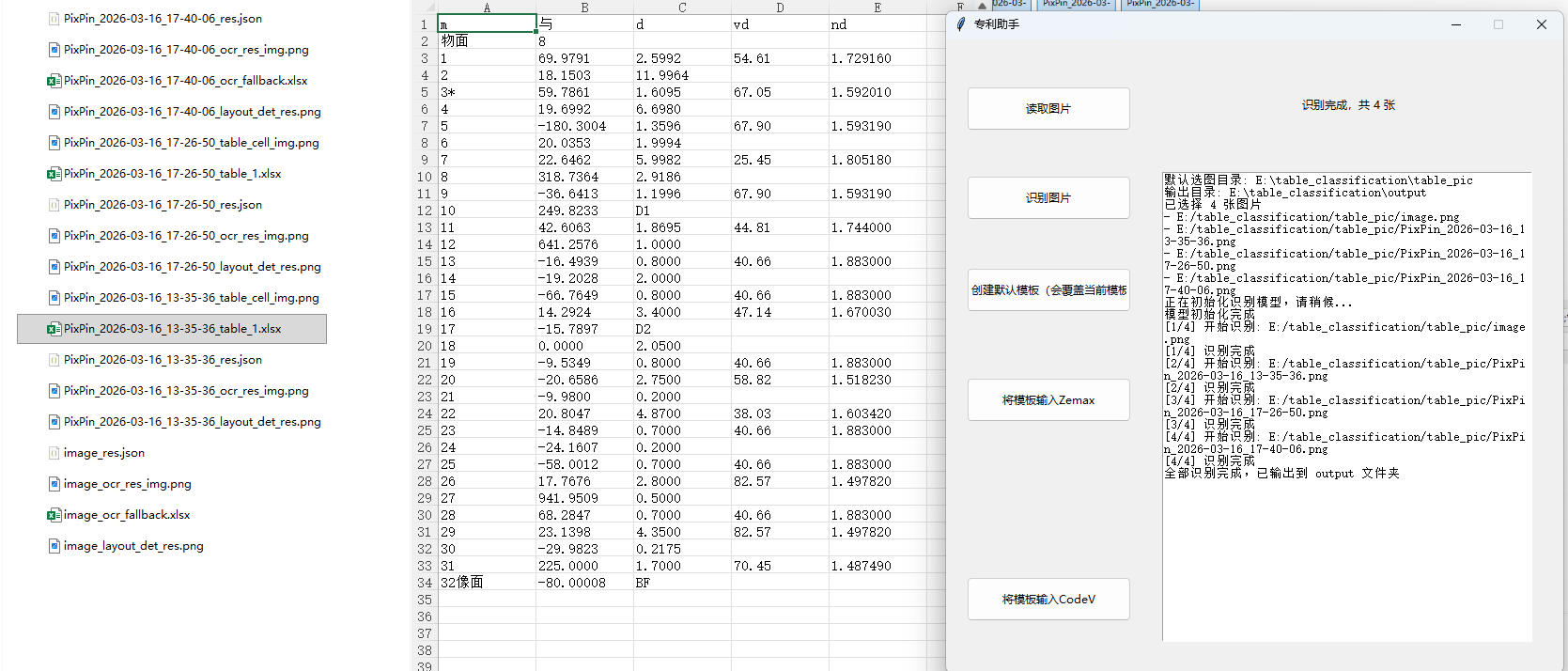

识别完成后，在output文件夹会生成xlsx表格文件，里面就是识别内容。

写入模板

考虑到不同专利的格式不一致，因此要求用户合适数据无误后，手动粘贴信息到模板中。

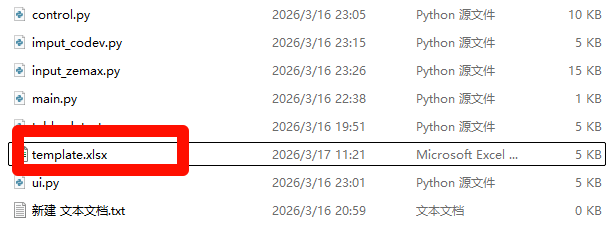

PixPin_2026-03-17_11-31-47

面数	曲率半径	厚度	nd	vd	光阑面（光阑填1，非光阑不用填）	表面类型（非球面填1，球面不用填）	圆锥系数	A4	A6	A8	A10	A12	A14

模板格式如上表所示，直接填写就行，目前程序只能执行最基本的写入表格内的信息，无法实现复杂情况（如系统数据，变焦、偏心、倾斜），这部分内容比较少用户可以手动输入。

写入Zemax

打开一个新的zemax文件（因为程序在写入时会清空zemax里的所有数据），然后点击编程–交互扩展。然后点击将模板输入Zemax等待程序运行完成即可。

写入CodeV

打开codev，我的版本是2023.1

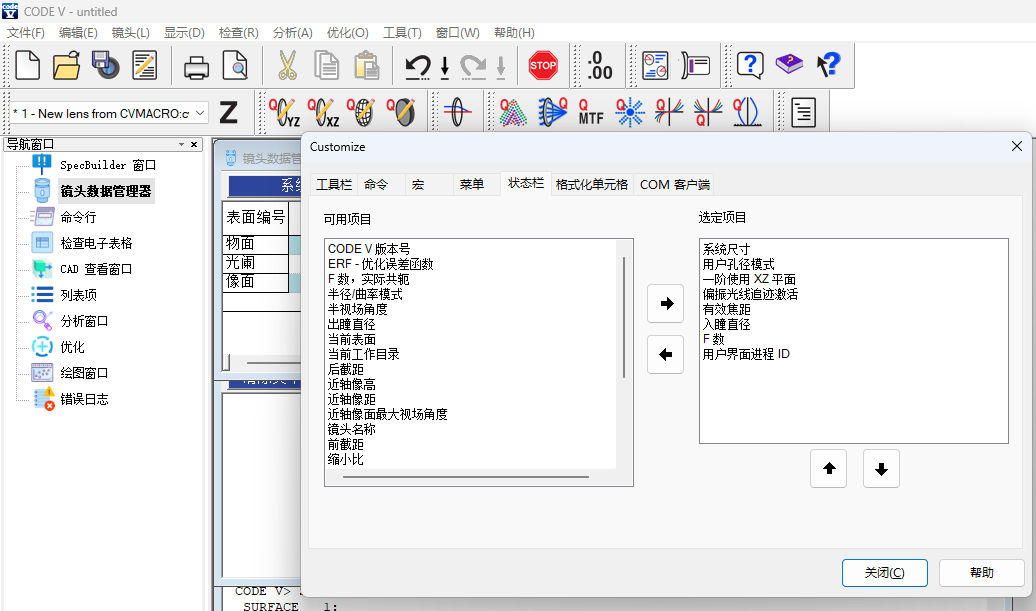

在导航栏点击工具–自定义–状态栏。把用户界面进程ID放到选定项目里。

然后就可以在右下角看到PID。（图片里的PID是31788）

点击将模板输入Codev，在弹出的窗口里输入PID，等待执行完成即可。

开发记录

安装anaconda

这一步不做赘述。

需要注意需要修改anaconda路径和pip下载路径，否则会侵占大量C盘空间。

我使用的python版本为3.9版本。

可以执行

1 2	conda create -n table_classification python=3.9 conda activate table_classification

然后安装Zemax与Python通信所需要的包。

1	python -m pip install pythonnet

安装paddlepaddle

开始使用_飞桨-源于产业实践的开源深度学习平台

进入上面的网页链接，由于我的电脑没有GPU，所以选择CPU模式运行。建议使用gpu否则速度会很慢，但是需要安装cuda和cudnn。

注意！！！！！！！一定要选择旧版本安装，安装3.2.0版本，否则后续推理会出错

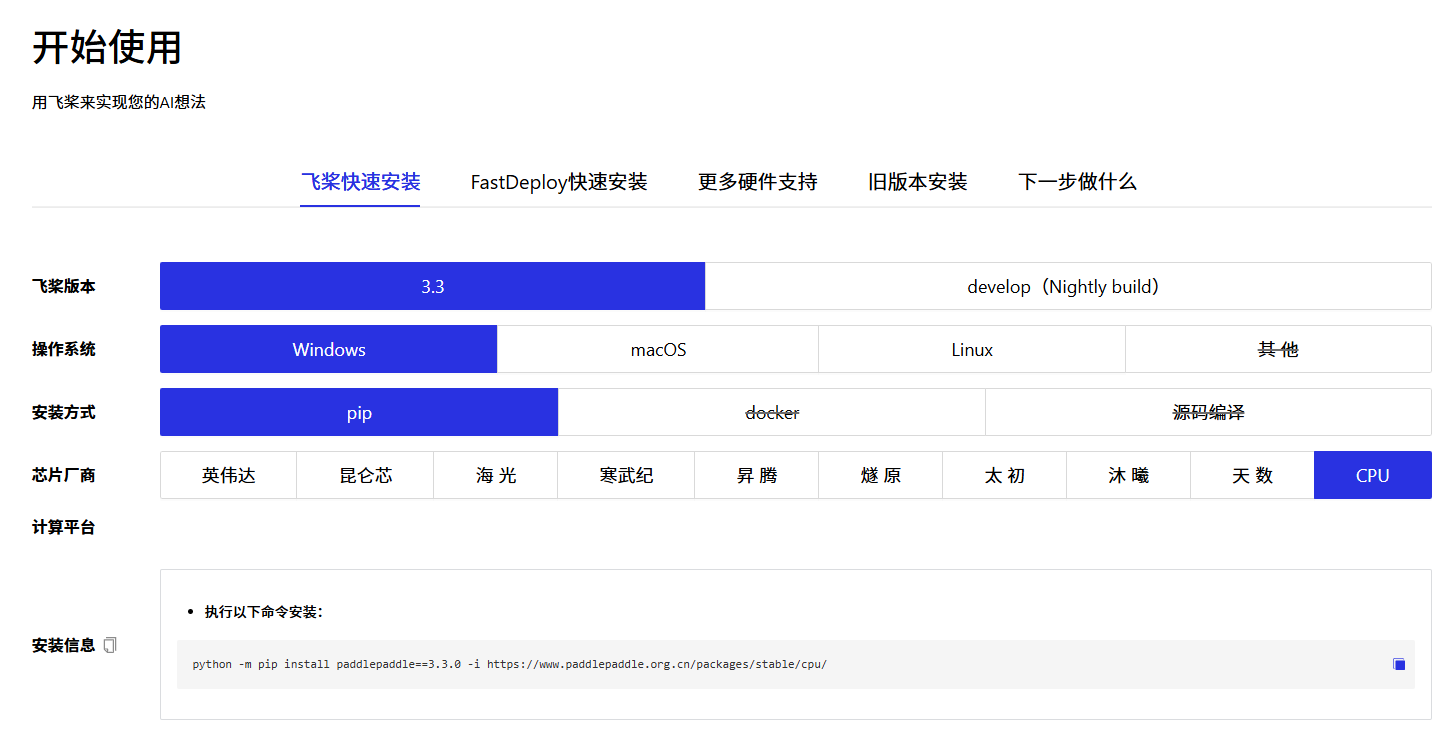

PixPin_2026-03-16_13-21-11

在conda的虚拟环境里输入。

1	python -m pip install paddlepaddle==3.2.0 -i https://www.paddlepaddle.org.cn/packages/stable/cpu/

安装后输入python进入解释器，然后输入import paddle，在输入paddle.utils.run_check()，如果出现PaddlePaddle is installed successfully!，则说明安装成功。

在我安装后，输入import paddle出现报错：
1
No ccache found. Please be aware that recompiling all source files may be required. You can download and install ccache from: https://github.com/ccache/ccache/blob/master/doc/INSTALL.md
这个警告是说当前环境中没有找到ccache。这个工具可以加快重新编译的速度，不安装没有影响，但是如果希望提高编译速度，可以输入如下指令
1
conda install -c conda-forge ccache
警告解除。

更多警告可以参考【Mac】安装 PaddleOCR_userwarning: no ccache found. please be aware that-CSDN博客

安装Layout-Parser

1	pip3 install -U https://paddleocr.bj.bcebos.com/whl/layoutparser-0.0.0-py3-none-any.whl

安装PaddleOCR

这里是有两个包，PaddleOCR whl包（仅预测），PaddleOCR源码（预测+训练）。本项目预计只使用预测功能，因此仅安装PaddleOCR whl包

1	pip install "paddleocr==3.3.3" # 一定要使用3.3.3版本，否则版本不匹配

运行代码进行表格识别

这部分内容仅为了记录开发过程，如果需要查看最终代码请跳转到“完整代码”章节查看

import os
os.environ["PADDLE_PDX_CACHE_HOME"] = os.path.dirname(os.path.abspath(__file__))

from paddlex import create_pipeline

pipeline = create_pipeline(pipeline="table_recognition",device='cpu')

output = pipeline.predict(
    input=r"E:\table_classification\PixPin_2026-03-16_13-35-36.png",
    use_doc_orientation_classify=False,
    use_doc_unwarping=False,
    use_table_cells_ocr_results=False,
)

for res in output:
    res.print()
    res.save_to_img("./output/")
    res.save_to_xlsx("./output/")

其中os.environ["PADDLE_PDX_CACHE_HOME"] = os.path.dirname(os.path.abspath(__file__))是为了修改下载模型的路径到当前文件夹下，防止下载到C盘中。

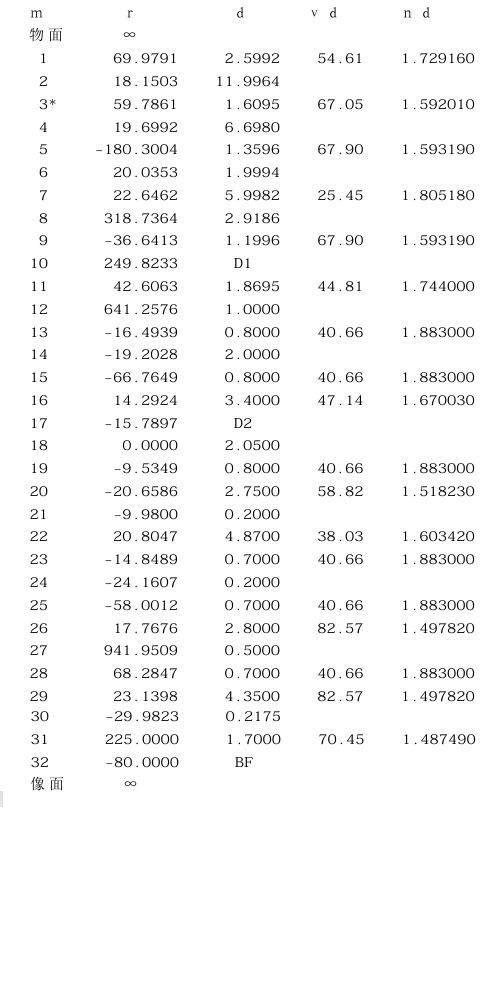

识别情况： PixPin_2026-03-16_13-35-36

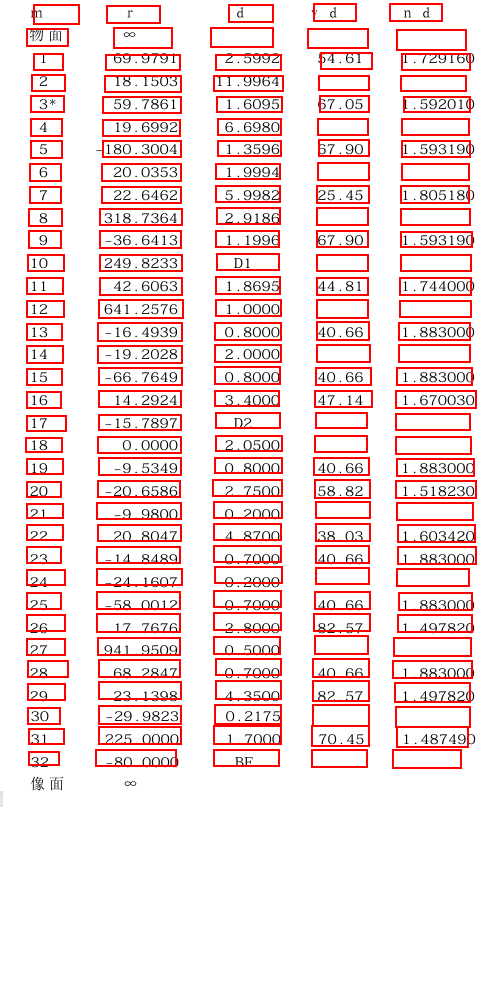

识别框： PixPin_2026-03-16_13-35-36_table_cell_img

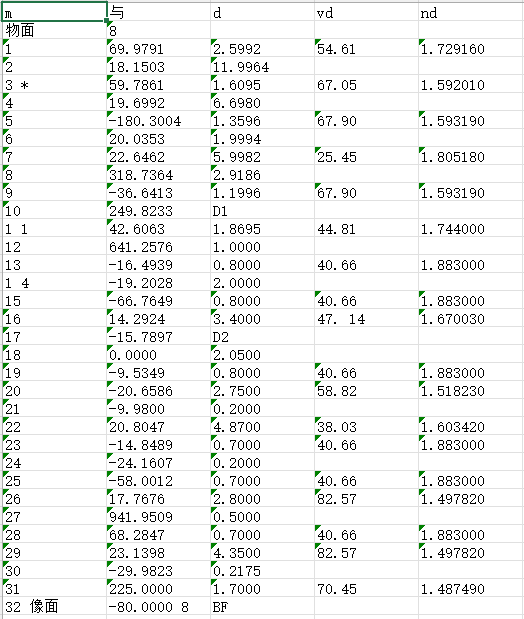

表格输出： PixPin_2026-03-16_17-21-15

表格修正

可以看出，生成的表格存在一定的空格，因此后续对表格进行删除空格操作。

import os
os.environ["PADDLE_PDX_CACHE_HOME"] = os.path.dirname(os.path.abspath(__file__))

from openpyxl import load_workbook
from paddlex import create_pipeline


def remove_spaces_from_xlsx_files(output_dir):
    if not os.path.isdir(output_dir):
        return

    for filename in os.listdir(output_dir):
        if not filename.lower().endswith(".xlsx"):
            continue

        file_path = os.path.join(output_dir, filename)
        workbook = load_workbook(file_path)
        changed = False

        for sheet in workbook.worksheets:
            for row in sheet.iter_rows():
                for cell in row:
                    if isinstance(cell.value, str):
                        new_value = cell.value.replace(" ", "")
                        if new_value != cell.value:
                            cell.value = new_value
                            changed = True

        if changed:
            workbook.save(file_path)

pipeline = create_pipeline(pipeline="table_recognition",device='cpu')

output = pipeline.predict(
    input=r"E:\table_classification\PixPin_2026-03-16_17-26-50.png",
    use_doc_orientation_classify=False,
    use_doc_unwarping=False,
    use_table_cells_ocr_results=False,
)

for res in output:
    res.print()
    res.save_to_img("./output/")
    res.save_to_xlsx("./output/")

remove_spaces_from_xlsx_files("./output/")

单列表格无法生成xlsx

发现单列表格无法生成xlsx文件，所以加入了输出json文件辅助生成表格。

def has_generated_table_xlsx(output_dir, input_path):
    base_name = os.path.splitext(os.path.basename(input_path))[0]
    if not os.path.isdir(output_dir):
        return False

    for filename in os.listdir(output_dir):
        if not filename.lower().endswith(".xlsx"):
            continue
        if not filename.startswith(base_name):
            continue
        if filename.endswith("_ocr_fallback.xlsx"):
            continue
        if filename.endswith("_table.xlsx") or "_table_" in filename:
            return True
    return False


def create_fallback_xlsx(output_dir, input_path, rec_texts):
    os.makedirs(output_dir, exist_ok=True)
    base_name = os.path.splitext(os.path.basename(input_path))[0]
    file_path = os.path.join(output_dir, f"{base_name}_ocr_fallback.xlsx")

    workbook = Workbook()
    sheet = workbook.active
    sheet.title = "OCR_Texts"

    if rec_texts:
        for txt in rec_texts:
            sheet.append([str(txt)])
    else:
        sheet.append([""])

    workbook.save(file_path)


def read_rec_texts_from_json(output_dir, input_path):
    base_name = os.path.splitext(os.path.basename(input_path))[0]
    json_path = os.path.join(output_dir, f"{base_name}_res.json")
    if not os.path.exists(json_path):
        return []

    try:
        with open(json_path, "r", encoding="utf-8") as f:
            data = json.load(f)
        return data.get("overall_ocr_res", {}).get("rec_texts", [])
    except Exception:
        return []


def extract_payload(result_obj):
    raw = getattr(result_obj, "res", None)
    if isinstance(raw, dict):
        payload = raw.get("res", raw)
    else:
        payload = raw

    if isinstance(payload, dict):
        return payload

    if hasattr(payload, "to_dict"):
        try:
            data = payload.to_dict()
            if isinstance(data, dict):
                return data
        except Exception:
            pass

    if hasattr(payload, "__dict__"):
        try:
            data = vars(payload)
            if isinstance(data, dict):
                return data
        except Exception:
            pass

    return {}

for res in output:
    rec_texts = []
    res.print()
    res.save_to_img("./output/")
    res.save_to_xlsx("./output/")
    res.save_to_json("./output/")
    try:
        payload = extract_payload(res)
        input_path = payload.get("input_path", input_path)
        rec_texts = read_rec_texts_from_json("./output/", input_path)
        if not rec_texts:
            rec_texts = payload.get("overall_ocr_res", {}).get("rec_texts", [])
    except Exception:
        input_path = input_path
        rec_texts = []

    if not has_generated_table_xlsx("./output/", input_path):
        create_fallback_xlsx("./output/", input_path, rec_texts)

创建表格模板

由于不同专利里表格结构不一致，因此需要将识别出来的表格手动填入模板中。

面数	曲率半径	厚度	nd	vd	光阑面（光阑填1，非光阑不用填）	表面类型（非球面填1，球面不用填）	圆锥系数	A4	A6	A8	A10	A12	A14

模板如上。

Python与Zemax通信

使用交互式方法。

Python与CodeV通信

使用交互式方法。
